Fiber Channel
8G – FC | 8.5 Gbps |
16G – FC | 14.025 Gbps |
InfiniBand
DDR | 5 Gbps |
QDR | 10.52 Gbps |
FDR | 14.0625 Gbps |
被測收發器
LUCEO已測試兩個集成了CDR的SFP +收發器，安華高AFBR 57F5PZ、SFP +，850nm，16 G、8 G、4 G，F(xiàn)inisar FTLF1429P3BNV、SFP +、1310nm、14.025G 8.5G、4.25 G。
兩個收發器都有CDR（時鐘數據恢復），僅在14.025 Gb/s和14.0625 Gb/s下工作。對于所有其他數據率，CDR不得不被激活。必須要設置一個非標兼容位來切換激活和非激活的CDR，LUCEO的ICMSFP模塊支持該功能。
ICMSFP模塊接受符合標準規范的所有類型SFP和SFP +。它支持供應商 ID讀出和診斷監視器讀出。
單通道配置舉例
所需要的設備：
- 1x CLK20-2 時鐘源80MHz - 20GHz Option 154 low speed trigger output to trigger oscilloscope with limited trigger bandwidth
- 1x EPG10-6 pattern generator
Option 144 to extend data rate to 14.4Gbps
- 1x EED10-6 error detector
Option 145 to extend data rate to 14.4Gbps
- 1x ICMSFP plug in for SFP/SFP+ transceivers
- 1x POW4 small mainframe
- 1x GP-4 interface card (LAN, GPIB, USB)
可選設備：
- 1x VOASM or VOAMM, single mode or multi mode optical attenuator
- 1x OPM, optical power meter, 800nm-170nm, FC connector
描述
CLK20模塊提供時鐘給EPG模塊，EPG模塊提供時鐘輸出給EED。EPG提供PRBS和可加載的用戶data pattern給SFP模塊。可變的光衰減器允許輸出高達40dB衰減到光功率和示波器。Option144，145將EPG和EED拓展至14.4Gb/s。Option154提供額外的分時鐘輸出，例如通過限制觸發帶寬觸發示波器。

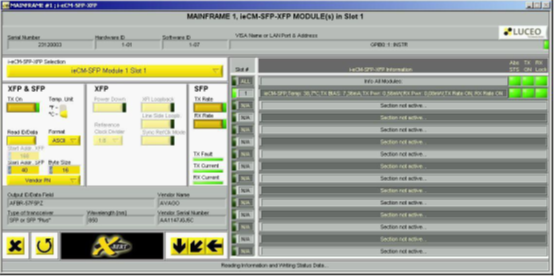

CDR激活
點擊TxRate和RxRate打開SFP+內部CDR

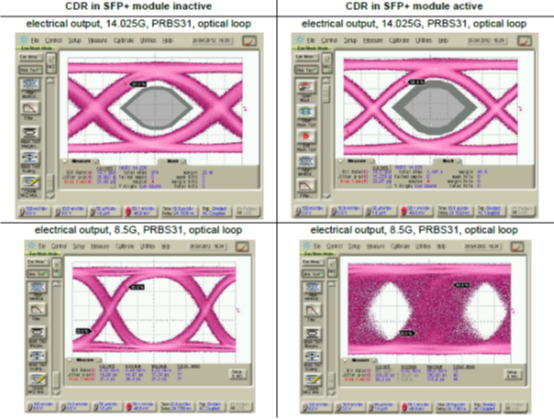

測試結果
通過iCMSFP模塊做所有測試

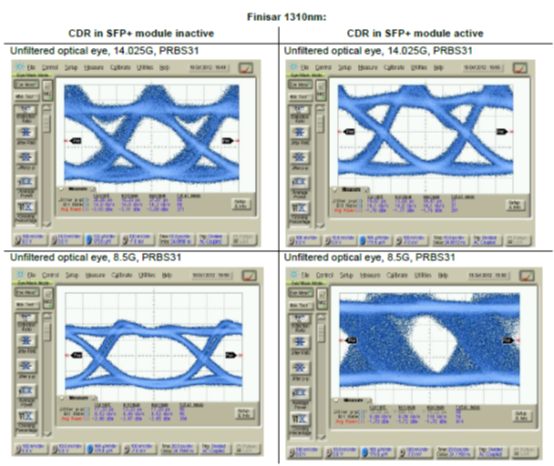

The CDR has only a valid functionality for 14.025G to 14.0625G.

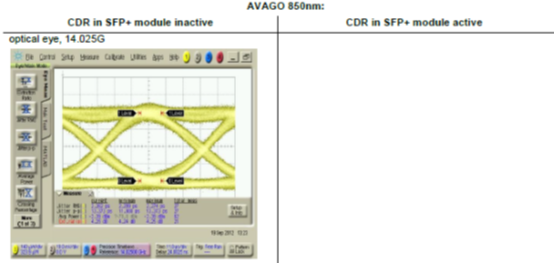

The CDR has only a valid functionality for 14.025G to 14.0625G.

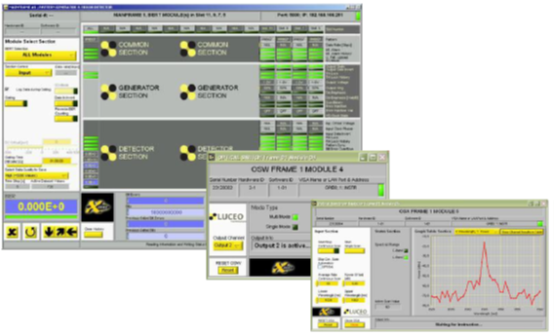

軟件
軟件可以從LUCEO網站免費下載。通過GPIB、LAN或USB接口支持高達4個主機，所有類型模塊的單通和多通道操作是一樣的。
